項目概況

　　無錫小天鵝股份有限公司廠區現有兩臺冷卻塔機組（位于廠區C棟東側二層平臺）與一臺冷凍機組（位于廠區C棟C10門口）運行時產生的噪聲過高，為防止工廠噪聲污染對南側廠界外新建小區萬物城居民的影響，需要采取降噪措施治理噪聲污染問題。

項目編制依據

　　《中華人民共和國環境保***》；

　　《聲環境質量標準》（GB3096-2008）；

　　《工業企業廠界環境噪聲排放標準》（GB22337-2008）；

　　《民用建筑隔聲設計規范》（GB50118-2010）；

　　《鋼結構設計規范》（GB50017-2003）；

　　《建筑設計防火規范》（GB50016-2006）。

標準要求與降噪目標

　　根據項目的噪聲排放及周邊環境情況，此項目的噪聲排放應按以下法規及標準執行。

　　《聲環境質量標準》（GB3096-2008）

　　第4條規定：按區域的使用功能特點和環境質量要求聲環境功能區分為以下

　　五種類型：

　　0類聲環境功能區：指康復療養區等特別需要安靜的區域。

　　1類聲環境功能區：指以居民住宅、醫療衛生、科研設計、行政辦公為主要功能，需要保持安靜的區域。

　　2類聲環境功能區：指以商業金融、集市貿易為主要功能，或者居住、商業、工業混雜，需要維護住宅安靜的區域。

　　3類聲環境功能區：指以工業生產、倉儲物流為主要功能，需要防止工業噪聲對周圍環境產生嚴重影響的區域。

　　4類聲環境功能區：指交通干線兩側一定距離之內，需要防止交通噪聲對周圍環境產生影響嚴重的區域，包括4a類和4b類兩種類型。4a類為高速公路、一級公路、二級公路、城市快速路、城市主干路、城市次干路、城市軌道交通（地面段）、內河航道兩側區域；4b類為鐵路干線兩側區域。

　　各類聲環境功能區適用表1規定的環境噪聲等效聲級限值。

表 1環境噪聲值 單位：dB(A)

聲環境功能區類別		時段
		晝間	夜間
0類		50	40
1類		55	45
2類		60	50
3類		65	55
4類	4a類	70	55
	4b類	70	60

　　表1中4b類聲環境功能區環境噪聲限值，適用于2011年1月1日起環境影

　　響評價文件通過審批的新建鐵路（含新開廊道的增建鐵路）干線建設項目兩側區域。

　　在下列情況下，鐵路干線兩側區域不通過列車時的環境背景噪聲限值，按晝間70dB(A)、夜間55dB(A)執行：

　　a）穿越城區的既有鐵路干線；

　　b）對穿越城區的既有鐵路干線進行改建、擴建的鐵路建設項目。

　　既有鐵路是指2010年12月31日前已建成運營的鐵路或環境影響評價文件已通過審批的鐵路建設項目。

　　各類聲環境功能區夜間突發噪聲，其***大聲級超過環境噪聲限值的幅度不得高于15dB(A)。

《工業企業廠界環境噪聲排放標準》（GB 12348—2008）

      工業企業廠界環境噪聲不得超過表 2規定的排放限值。

表 2工業企業廠界環境噪聲排放限值 單位：dB（A）

廠界外聲環境功能區類別		時段
		晝間	夜間
0		50	40
1		55	45
2		60	50
3		65	55
4		70	55

　　夜間頻發噪聲的***大聲級超過限值的幅度不得高于10dB（A）。

　　夜間偶發噪聲的***大聲級超過限值的幅度不得高于15dB（A）。

　　工業企業若位于未劃分聲環境功能區的區域，當廠界外有噪聲敏感建筑物時，由當?shù)乜h級以上人民政府參照GB3096和GB/T15190的規定確定廠界外區域的聲環境質量要求，并執行相應的廠界環境噪聲排放限值。

　　當廠界與噪聲敏感建筑物距離小于1m時，廠界環境噪聲應在噪聲敏感建筑物的室內測量，并將表2中相應的限值減10dB(A)作為評價依據。

降噪目標

　　設計機組在現階段噪聲源為85dB(A)狀態下，經降噪治理后，排除其他噪聲干擾下，距離降噪設備外1m處噪聲≤65dB(A)，C棟南側廠界噪聲≤60dB(A)。

驗收測量結果修正

　　噪聲測量值與背景噪聲值相差大于10dB(A)時，噪聲測量值不做修正。

　　噪聲測量值與背景噪聲值相差在3—10dB(A)之間時，噪聲測量值與背景噪聲值的差值取整后，按表3進行修正。

　　表3測量結果修正表 單位：dB(A)

差值	3	4-5	6-10
修正值	-3	-2	-1

若實測噪聲與背景噪聲差值＜3dB(A)時，視為合格。

噪聲源分析

　　冷卻塔噪聲

　　冷卻塔在正常運轉時產生的噪聲包括淋水噪聲、風機氣流噪聲、電機機械噪聲、輸水管道振動輻射噪聲等。其中，風機氣流噪聲為主要噪聲源，淋水噪聲、電機機械噪聲為次要噪聲源。

　　風機氣流噪聲，風機氣流噪聲是空氣動力性噪聲，包括旋轉噪聲和湍流噪聲。

　　旋轉噪聲是風機葉片旋轉時周期性打擊空氣而引起的氣體壓力脈動噪聲；湍流噪聲主要是風機葉片旋轉時附著在葉片上的空氣不斷滑脫成旋渦而產生的噪聲。冷卻塔的風機噪聲主要是湍流噪聲。

　　淋水噪聲由兩種不同的噪聲機理產生：一種是水滴撞擊水面時發出的尖脈沖噪聲；另一種是水滴產生的氣泡體積脈動所輻射的噪聲。由于本項目中冷卻塔采用的是閉式冷卻塔，故其產生的噪聲遠低于開式塔，故而由其產生的噪聲源影響程度遠低于風機氣流噪聲。

　　冷凍機組噪聲

　　冷凍機組的噪聲源主要包括：機組上部的軸流風機，機組下部的壓縮機，其配套的送水泵。通常箱體上部的軸流風機噪聲是主要噪聲源，比壓縮機噪聲高3~5dB(A)，管道熱泵的噪聲一般比壓縮機噪聲低5~6dB(A)。風機噪聲又包括空氣動力性噪聲、機械性噪聲，以空氣動力性噪聲為主，屬低頻噪聲。除此之外機組在運行時，還會產生機械性噪聲與電磁噪聲。

　　軸流風機空氣動力性噪聲是旋轉噪聲和渦流噪聲相互混雜的結果，旋轉噪聲是由于風機葉片在旋轉時與氣體相對運動，出現壓力脈沖而形成的。渦流噪聲又稱紊流噪聲，氣體在旋轉的葉片界面上***，由于氣體的粘滯性，便形成一系列的渦流，從而輻射一種非穩定的流動噪聲。

　　

噪聲控制技術措施

　　治理措施要點

　　噪聲源根據其傳聲機理主要分為兩類：空氣傳聲與固體傳聲。本項目中所需降噪治理的冷卻塔與風冷熱泵機組中，影響外界聲環境的主要因素為空氣傳聲，因此本設計方案主要治理方向為解決空氣傳聲問題。而解決空氣傳聲的措施中，以吸聲、隔聲措施為主要手段，故本項目中使用的主要降噪材料為吸隔聲墻體、消聲器等。

　　降噪措施要點：①在不影響設備正常運行的前提下，滿足設備隔聲要求；②在降噪設施內滿足設備運行時的正常通風與散熱；③降噪設施應滿足設備的正常檢修。

　　治理措施

　　通過對本項目的噪聲分析，依據國家相關的標準及規定，我公司根據本項目噪聲源特性采取以下的噪聲控制技術：

　?、倮鋮s塔降噪措施

　　冷卻塔位于車間外二層平臺上，其長度面一側緊靠車間墻體，另一側靠人行通道，為提供滿足安裝降噪設施的施工條件，設計對靠人行通道側一面女兒墻上安裝一道延伸出去的鋼結構平臺，設計平臺尺寸17000mm×1300mm（寬度面含女兒墻墻體厚度）。鋼結構平臺采用10#槽鋼制作，平臺上滿鋪5mm鋼板。

　　設計冷卻塔降噪采取安裝隔聲屏障的治理措施，安裝隔聲屏障總長

23.14m（6.44m+16.7m），總高10m，隔聲屏障墻體厚度100mm。長度面頂部制作1m高45°折角。

　　為滿足隔聲屏障內冷卻塔運行的正常通風，隔聲屏障下方設計雙層交錯式通風墻體，墻體間距500mmm。

　　隔聲屏障鋼結構主體采用125H型鋼制作，斜撐花架采用80mm×40mm×3mm矩形鋼制作。

　　②冷凍機組降噪

　　根據機組布置情況，針對機組機體兩面面外安裝吸隔聲墻體，墻體為交錯式通風墻體，墻體厚度100mm，墻體間距800mmm。利用隔聲屏障降噪原理形成一次降噪治理措施；

　　在兩面交錯式間距間安裝進風消聲插片，消聲插片厚度100mm，長度1000mm，間距200mm。采用消聲器降噪原理形成二次降噪治理措施；

　　機組上方根據兩面新建墻體與原有墻體的空間，對頂部位置新建隔聲墻體，墻體厚度100mm。并預留出風空間位置。

　　在機組頂部預留的出風空間位置安裝出風消聲器，設計消聲器為阻性折板式消聲器。出風消聲器尺寸7000mm×2300mm×3000mm，消聲插片厚度100mm，總長1500mm，折板角度150°，片間距150mm。

　　降噪材料選用

　　冷卻塔隔聲屏障墻體采用外板1.5mmm鋼板，墻體內選用國標4×4×0.6（mm）厚的鍍鋅沖孔網板，墻體夾層選用40K環保隔音棉和阻燃玻璃網布，表面全部采用靜電粉末噴塑外處理。

　　冷凍機組新建吸隔聲墻體厚度約為100mm，結構為8mm厚高密度隔聲板+80mm厚吸音棉（容重＞30K）+6mm穿孔板組成。消聲插片厚度100mm，結構為0.6mm鍍鋅穿孔板+100mm厚吸音棉（龍骨框架為1.5mm鍍鋅鋼板折制）+0.6mm厚鍍鋅穿孔板組成，表面全部采用靜電粉末噴塑外處理。

設計小結

　　根據我公司對此類項目的治理經驗，通過以上技術措施，可有效降低機組運行噪聲對外界聲環境的干擾，設計機組在現階段噪聲源為85dB(A)狀態下，經降噪治理后，排除其他噪聲干擾下，距離降噪設備外1m處噪聲≤65dB(A)，C棟南側廠界噪聲≤60dB(A)。

設計圖紙

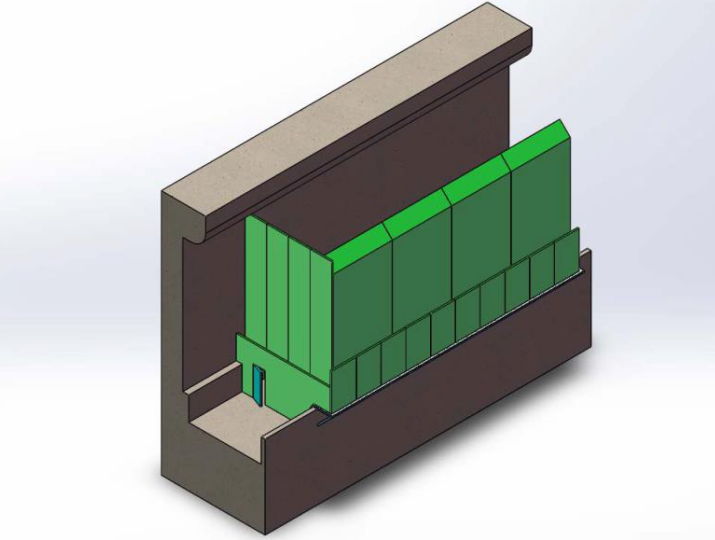

圖 1冷卻塔機組降噪治理效果圖

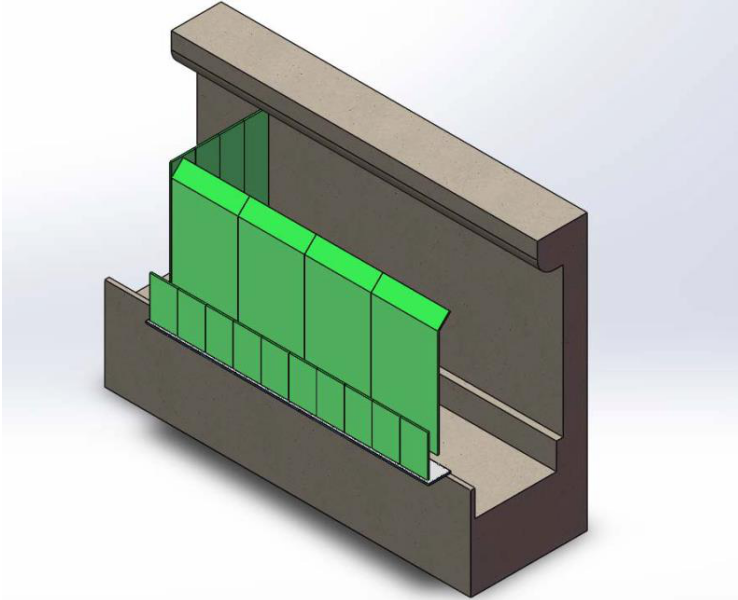

圖 2冷卻塔機組降噪治理效果圖

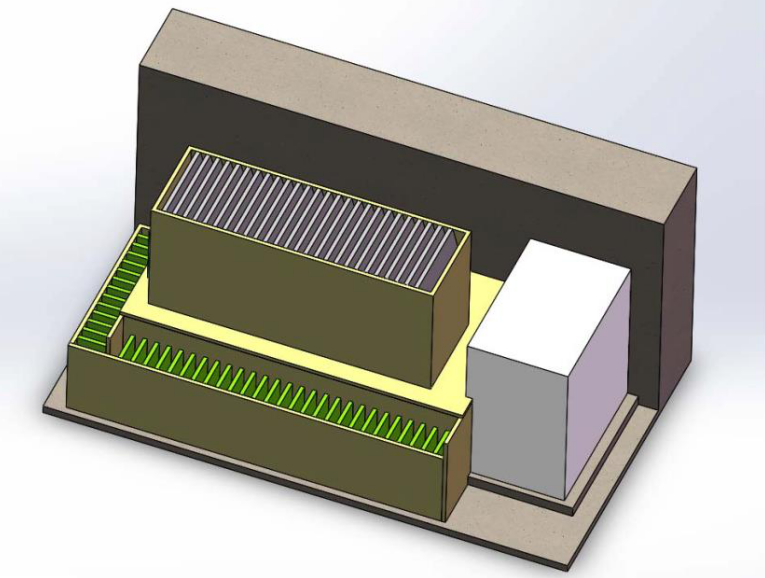

圖 3冷凍機組降噪治理效果圖

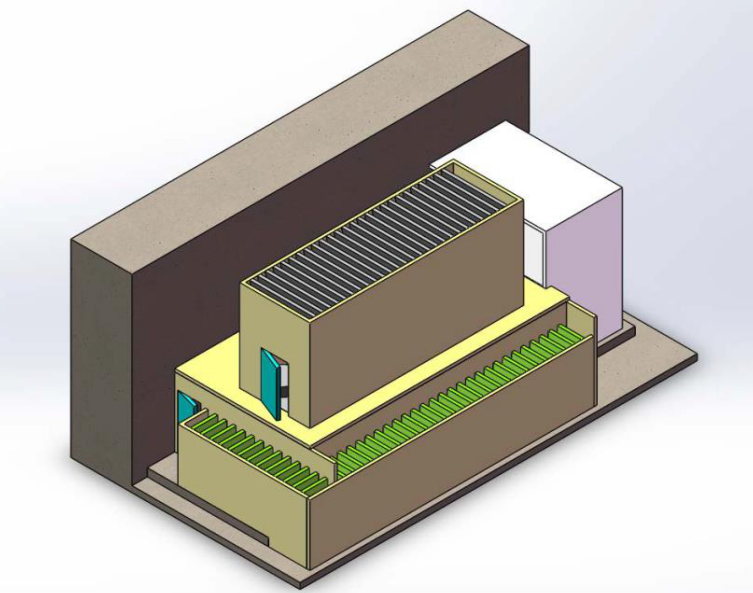

圖 4冷凍機組降噪治理效果圖
